Пружинные виброизоляторы ISOTOP SD

Популярный

Наличие: В наличии

0 отзывов

Код Товара: ISOTOP

Производитель: ISOTOP

Нашли дешевле

Доступные варианты

ISOTOP SD

1996.65 ₽

Краткое описание

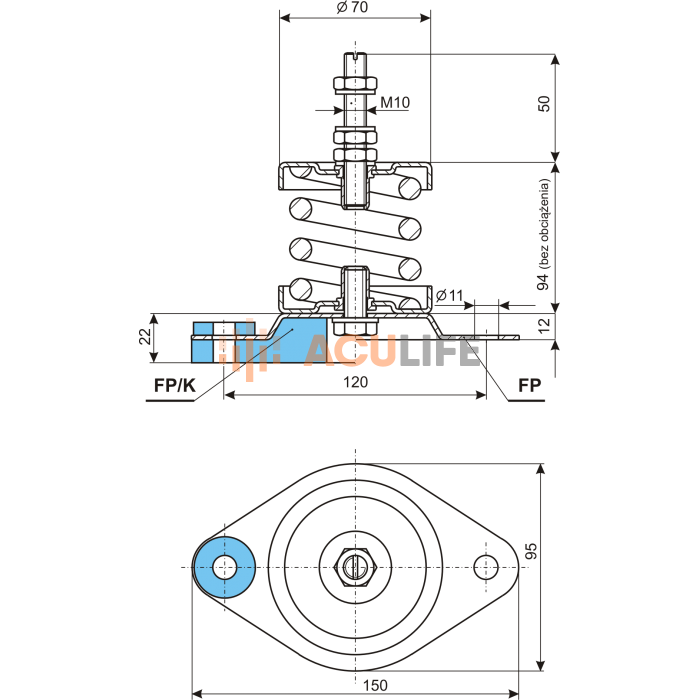

Цельнометаллические пружинные виброизоляторы Isotop SD состоят из двух опорных пластин с резьбовыми отверстиями и пружины, расположенной между ними. Высота пружины регулируется с помощью штифта M10 и гаек. Линия Isotop... Читать далее...

Описание
Отзывов (0)

Пружины Isotop SD могут использоваться для виброизоляции вентиляционных, насосных и компрессорных устройств, а также для защиты от вибрации чувствительных к вибрации устройств, таких как весы, высокоточные станки и электроника. Для выбора конкретной модели виброизолятора необходимо произвести расчет статических и динамических нагрузок на устройства с учетом их распределения по балкам.

Пружинные виброизоляторы ISOTOP SD

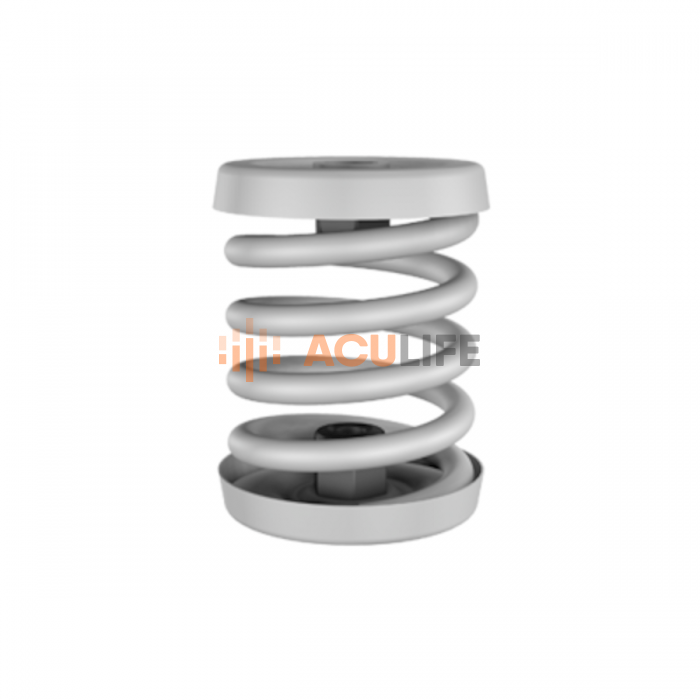

Цельнометаллические пружинные виброизоляторы.

Имеют резонансную частоту 3 Гц

Пружинные виброизоляторы ISOTOP SD Особенности :

Монтажная высота, диаметр и соединительная резьба одинаковы для всех типоразмеров, что гарантирует взаимозаменяемость

Открытая конструкция позволяет выполнить точечное крепление машины к фундаменту только с помощью пружины.

Пружинный элемент может работать в горизонтальном направлении без ограничения.

Открытая конструкция позволяет визуально контролировать состояние пружины

Опорные пластины и аксессуары для монтажа и регулировки высоты универсальны и подходят для всех типоразмеров виброизоляторов.

Пружинные виброизоляторы ISOTOP SD Область применения:

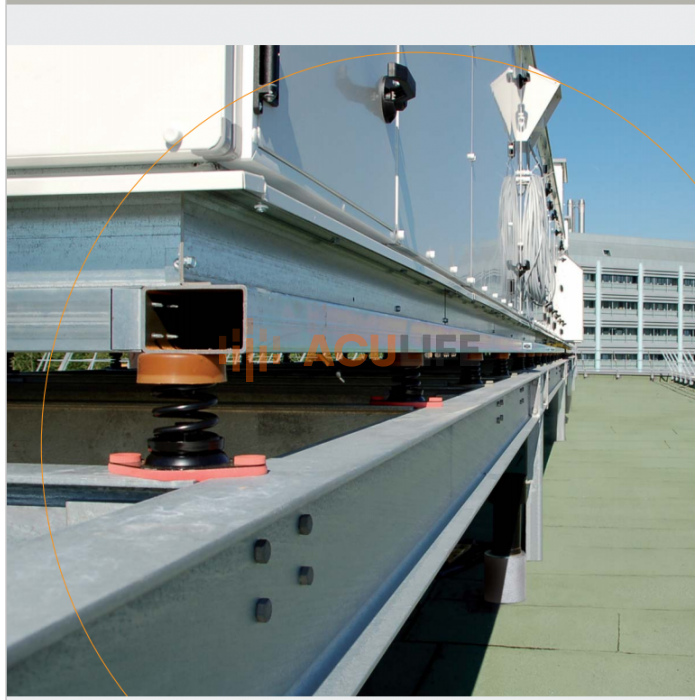

вентиляторы, кондиционеры, компрессоры, источники аварийного питания, насосы. Изоляции чувствительного оборудования: измерительное оборудование, лабораторные столы и т.п.

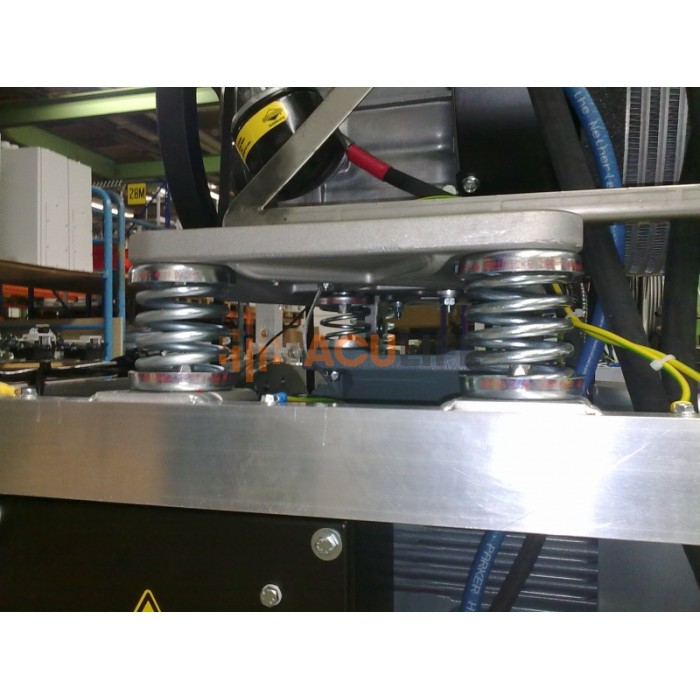

Область применения Стальные пружинные виброизоляторы ISOTOP ® SD имеют резонансную частоту около 3 Гц = 180 мин-1 и используются для: изоляции приемников (чувствительное электронное оборудование, измерительное оборудование, весы, испытательные стенды); изоляции источников (вентиляторы, вытяжки, кондиционеры, компрессоры, источники аварийного питания, нососы и т.п.); ударной изоляции всех видов машин.Преимущества • Монтажная высота, диаметр и соединительная резьба одинаковы для всех типоразмеров, что гарантирует взаимозаменяемость.

• Открытая конструкция позволяет выполнить точечное крепление машины к фундаменту только с помощью пружины.

• Пружинный элемент может работать в горизонтальном направлении без ограничения.

• Открытая конструкция позволяет визуально контролировать состояние пружины.

• Опорные пластины и аксессуары для монтажа и регулировки высоты универсальны и подходят для всех типоразмеров виброизоляторов.

Назначение:

Виброизоляции источников: вентиляторы, кондиционеры, компрессоры, источники аварийного питания, насосы. Изоляции чувствительного оборудования: измерительное оборудование, лабораторные столы и т.п.

Технические характеристики:

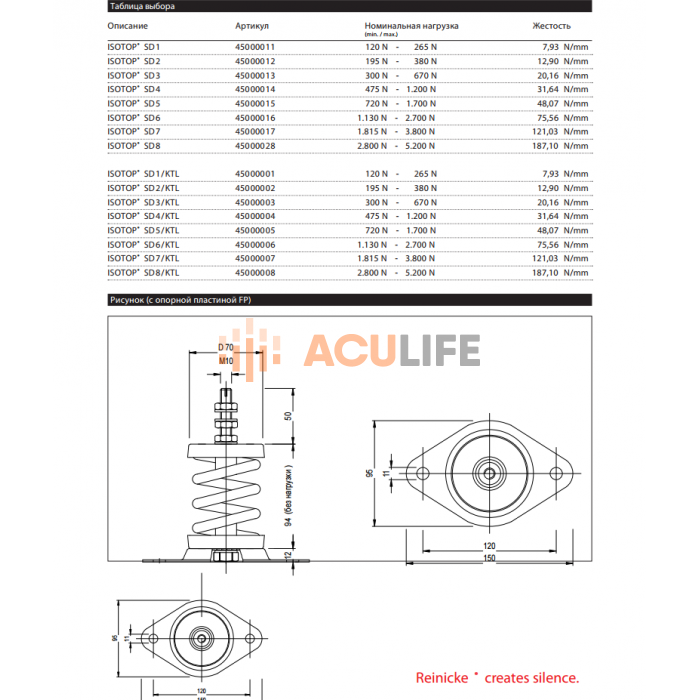

Технические характеристики пружинных виброизоляторов Isotop SD:

Наименование Номинальная нагрузка на пружину, Н Оптимальная нагрузка, Н Резонансная частота под оптимальной нагрузкой, Гц

минимальная максимальная

ISOTOP SD 1 120 265 200 3,2

ISOTOP SD 2 195 380 310 3,2

ISOTOP SD 3 300 670 500 3,2

ISOTOP SD 4 475 1200 780 3,2

ISOTOP SD 5 720 1700 1200 3,2

ISOTOP SD 6 1130 2700 1850 3,2

ISOTOP SD 7 1815 3800 3000 3,2

ISOTOP SD 8 2800 5200 4500 3,2

Монтаж

виброизолятор Изотоп ® SD крепится к основанию машины при помощи винта с резьбой M10. Для монтажа без привинчивания к основанию машины имеется противоскользящая резиновая накладка, которая одновременно выполняет функцию изолятора звука. Виброизоляторы эти крепятся непосредственно к основанию с помощью болтов с резьбой M10, или с помощью металлической основы, а также основы со слоем изоляции.

Длина крепежного винта к основанию или для машины следует выбирать таким образом, чтобы ее длина не выходит за виброизолятор винтовую втулку виброизолятора. У нас имеется ISOTOP DSD
