Звукоизолирующая панель ABEX Basic 70 с комплектом крепежа (1200x600x70мм) 0,72 м2.

Звукоизолирующая панель ABEX Basic 70 с комплектом крепежа (1200x600x70мм) 0,72 м2.
Наличие: В наличии
Код Товара: 56774
Нашли дешевле
1700.00 ₽


Краткое описание

ABEX Basic 70 — Звукоизоляционная панель среднего уровня из линейки  AcousticGyps. Предназначена для быстрого и простого монтажа систем дополнительной звукоизоляции стен бескаркасным способом.  При толщине конструкции 5,... Читать далее...


Общие характеристики

Количество - 0.72
Потребление - 1
Расход - 1.02
Все характеристики

ABEX Basic 70 — Звукоизоляционная панель среднего уровня из линейки  AcousticGyps. Предназначена для быстрого и простого монтажа систем дополнительной звукоизоляции стен бескаркасным способом.  При толщине конструкции 5,2 см., сэндвич-панель повышает уровень звукоизоляции стен на 11дБ.

Звукоизолирующая панель ABEX Basic 70 с комплектом крепежа (1200x600x70мм) 0,72 м2.

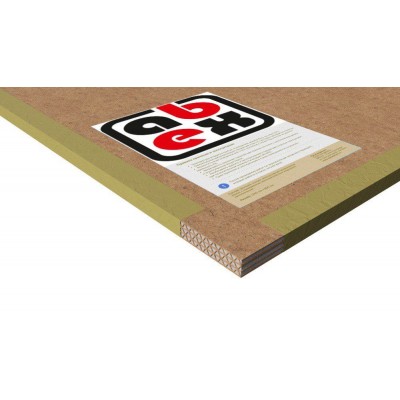

ABEX Basic 70— звукоизоляционная панель среднего уровня из линейки TM ABEX. Предназначена для быстрого и простого монтажа тонких систем дополнительной звукоизоляции межквартирных и межкомнатных стен, выполненных из легких и «звонких» материалов. Монтаж панелей производится бескаркасным способом, что значительно убыстряет время работы и уменьшает затраты на дополнительные материалы. Сэндвич-панель, при толщине конструкции 5,2 см., повышает уровень звукоизоляции стен на 11дБ. Состоит из жесткого слоя — гипсоволокнистой плиты (ГВЛ) 20мм, и мягкого слоя — стекловолокнистой плиты 20мм. В каждой сэндвич-панели предусмотрено восемь заводских отверстий  для специальных креплений исключающих передачу звука.

 ABEX Basic 70

• Жесткий слой — гипсоволокнистая плита (ГВЛ) 20мм. (с фальцевым смещением для стыковки)

• Мягкий слой — штапельная стеклоплита 20 мм.

• Предусмотрено восемь заводских отверстий под  крепления исключающих передачу звука.

Назначение ABEX Basic 70

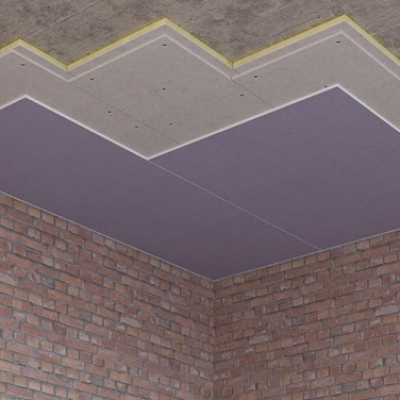

ABEX Basic 70 применяется для увеличения звукоизоляции стен и потолков. В особенности актуальны для стен, выполненных из пенобетонных, гипсолитовых и т.п. блоков, малой толщины (80-120мм):

• межкомнатные перегородки в коттеджах и жилых многоквартирных домах; • межквартирные стены.

AcousticGyps Basic звукоизоляционные панели \ Сертификат

ABEX Basic 70 инструкция монтажа

Используемые материалы:

  • Сэндвич-панель из линейки «ABEX Basic»
  • Комплект крепежа
  • Звукоизоляционный гипсокартон
  • Виброакустический герметик Sonetic или Вибросил
  • Демпферная лента ABEX Band

Подготовка  поверхности

Звукоизоляционные панели «ABEX Basic» можно монтировать только на ровную поверхность перегородки или стен! При монтаже допускаются небольшие неровности и отклонения, не превышающие 10 мм на метр поверхности, в случае если отклонение превышает данную величину, необходимо произвести работы по выравниванию поверхности при помощи штукатурных смесей. Если на защищаемой поверхности проходят трубы, электропровода и прочие инженерные коммуникации рекомендуется утопить в стену.(уложить в проштробленные каналы)

Важно! Перед началом монтажа звукоизоляционные системы необходимо осмотреть защищаемую поверхность и устранить на ней все трещины, отверстия и зазоры при помощи штукатурной смеси или виброакустического герметика сонетик.

Начало монтажа

По периметру звукоизолируемой стены с помощью виброакустического герметика Sonetic или Вибросил проклеивается демпферная лента ABEX Band в два слоя.
Важно! Торцы сэндвич-панелей «ABEX Basic» и финишный лист ГКЛ обязательно должны примыкать к смежным стенам и перекрытиям через демпферную ленту ABEX
Установка панелей
Монтаж сэндвич-панелей необходимо проводить слева направо и снизу вверх. На первой панели нужно произвести обрезку фальцев (гребней) по двум сторонам с длинной и короткой, на следующих панелях первого ряда фальцы необходимо обрезать только по длинной стороне.
  • подготовленную панель прикладывают к защищаемой поверхности,
  • через шесть отверстий, расположенных по краям панели, сверлятся отверстия в стене буром d=6мм, глубиной 60мм в поверхность стены
  • в отверстия вставляются предварительно подготовленные крепежные элементы (на шуруп одевается металлическая конусная шайба, следом идет виброузел из EPDM резины. Шуруп ввинчивается в пластиковый дюбель на несколько оборотов)
  • Крепежный элемент забивается в просверленное отверстие молотком, и закручивается до упора при помощи отвертки или шуруповерта.

Важно!
  • Крепление панелей осуществляется исключительно через виброизолирующие узлы.
  • Если при монтаже последнего ряда у панели не требуется подрезка, и остается паз, то его следует закрыть полосой из ГВЛ или ГКЛ толщиной 10мм, полоса прикручивается к панели саморезами ТС-ГВЛ 3.9х25.
  • Для крепления целой панели к стене достаточно использовать шесть отверстий по краям, при подрезке панели используются все доступные отверстия.
  • Не использованные монтажные отверстия в панелях необходимо заполнить виброакустическим герметиком Sonetic или Вибросил.

Резка панелей

Гипсоволокнистая основа панелей режется электролобзиком, вата подрезается ножом.При пиление панель укладывается ватой вниз Стыковка панелей Панели стыкуются между собой при помощи фальцового соединения. Фальцовые кромки соединяются при помощи саморезов ТС-ГВЛ 3.9х25 с шагом 150 мм. Монтаж панелей осуществляются с разбежкой поперечных стыков соседних рядов.

Важно!
  • Смещение поперечных стыков панелей должно составлять не менее 250мм.
  • После завершения монтажа сэндвич-панелей «ABEX Basic», все стыки между панелями и виброузлы заполняются виброакустическим герметиком Sonetic или Вибросил.



Характеристики
Количество 0.72
Потребление 1
Расход 1.02
